以前看过一些资料，介绍如何自制简单的红外发射、接收器并配合软件，能让手机变成功能强大的万能遥控器。当时自己制作了一个，并插在我的HTC Z710t上，可受制于HTC耳机的功率，并没有成功。

直到前几天，从移动官网买了小米3后，又想起这件事来。今日重新测试了一下，终获成功！

在此介绍一下方法，供大家分享。

首先，是制作红外发射、接收器。网上其实有卖现成的，但感觉这个制作起来难度也不大，无非是焊接两下。具体如下：

准备材料：

1）二极管两个(我是拆了两个废旧遥控器里的二极管)；

2）耳机的插头一个；

步骤：将两个二极管的正负相接(即A二极管的正极+B二极管的负极、A二极管的负极+B二极管的正极)，然后用电烙铁将其焊到耳机插头的左声道和右声道即可。

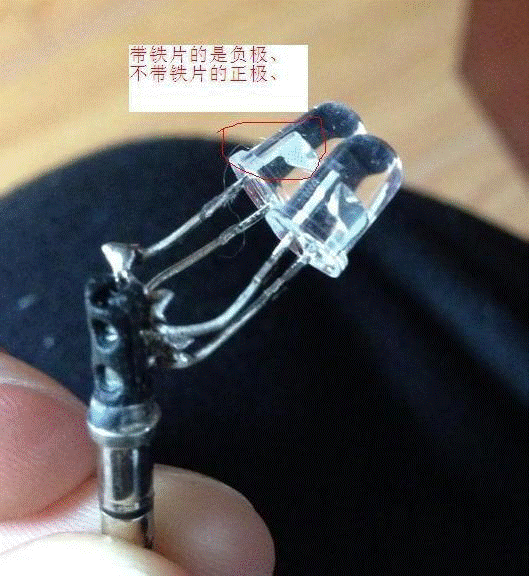

关于二极管的正负：带小铁片的是负极、不带小铁片的是正极。如下图：

/ e2 u2 o  s3 C* ^9 B) ]! U5 T2 r! Y. `

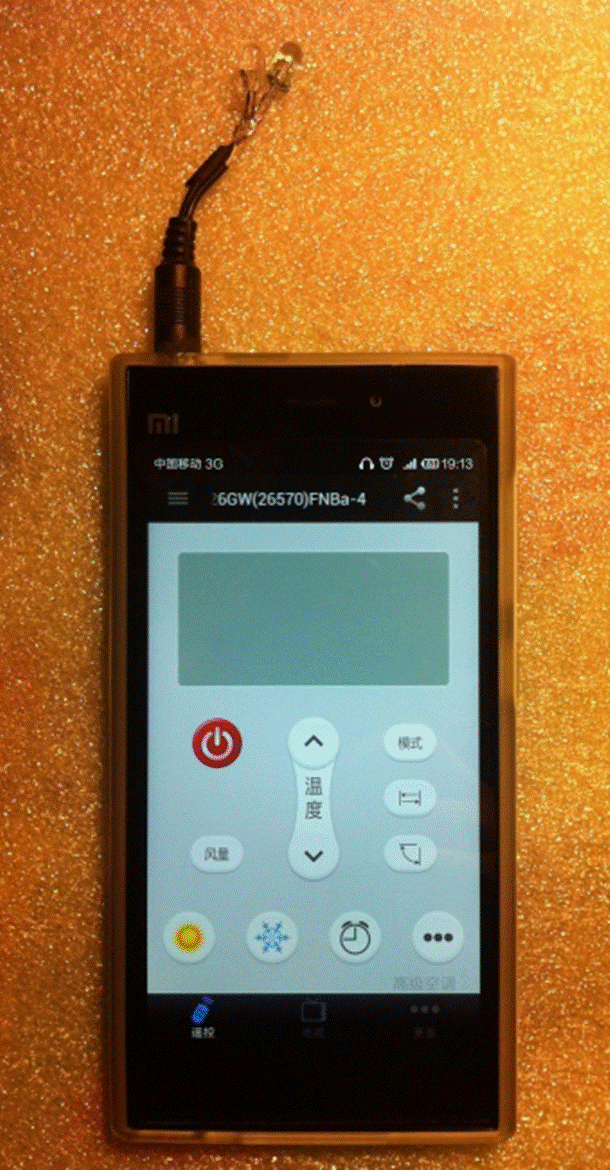

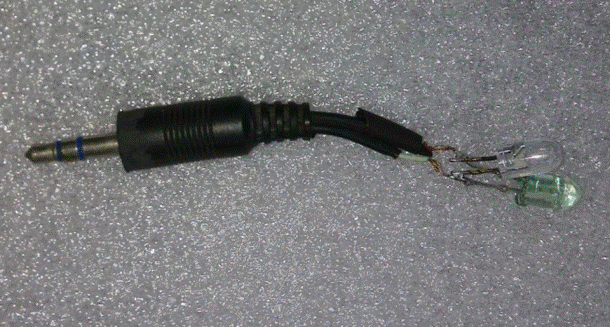

这是我做的成品图：

补充说明:

1、有的耳机插头是四节的，从头第一、二节是左、右声道、第三节是话筒、第四节是地。我们只用其中的第一、二节。

2、用两个红外二极管的目的不是为了增强发射功率。通过在网上查资料,类似遥控软件都有配套的红外发射装置出售。他们出售的发射装置都是特殊定制,不是咱们在普通遥控器上见到的这种。查资料后得知，这类软件发射信号是双路的，也就是说咱们用一个二级管的话，发送的信号都是单路，这就是为什么好多朋友做了能搜到电视但不能操控电视的原因。用两个二级管就可以组成双路信号，与相关遥控软件完美配合，所以效果杠杠的!!!

然后下载一个叫做“遥控精灵”的软件，这个网上有很多，大家可以自己搜一下。

好了，万事俱备，现在正式开始了：

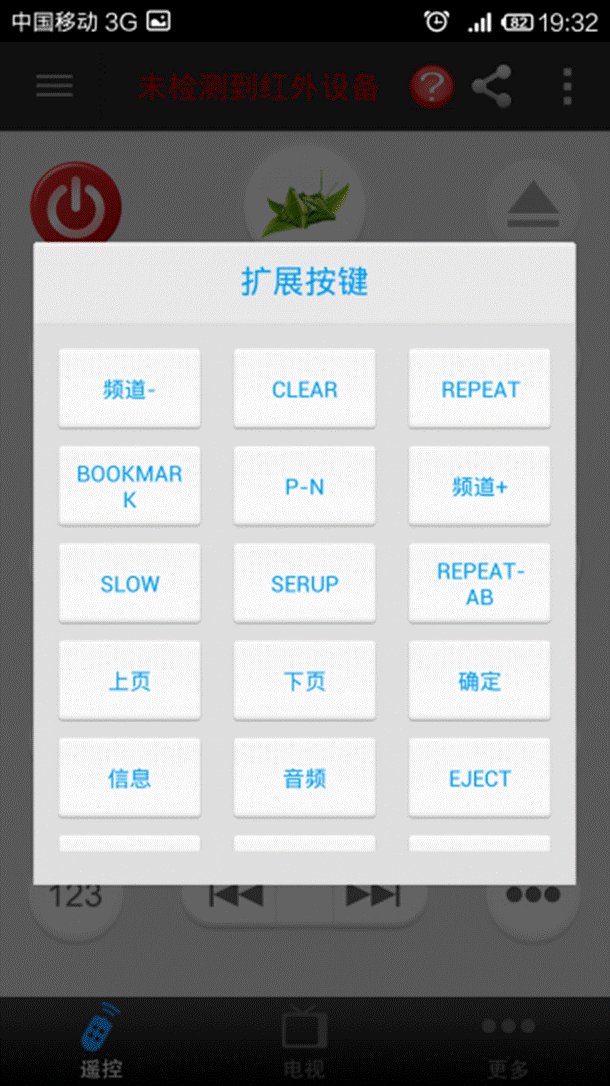

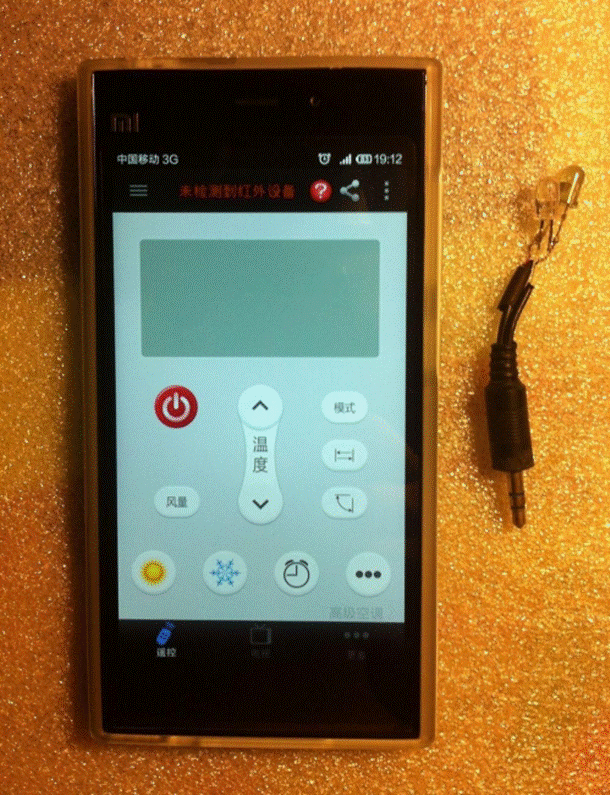

1） 打开遥控精灵，如果这时没有插入耳机红外发射接受器，在顶部状态栏会红字显示“未检测到红外设备”，如下图：

, @1 r1 w" h/ [

2） 插入耳机红外发射接受器后，系统一旦检测到，顶部状态栏会变成白字，如下图：

我这里因为已经匹配了一些设备，所以显示的是“格力空调…..”。

) G8 n, X! K: L3 n9 _7 j

7 O% ^8 E* T2 b1 k

3） 点增加遥控设备，如下图：

- t  O1 x3 Z8 t, V+ q  P) ]

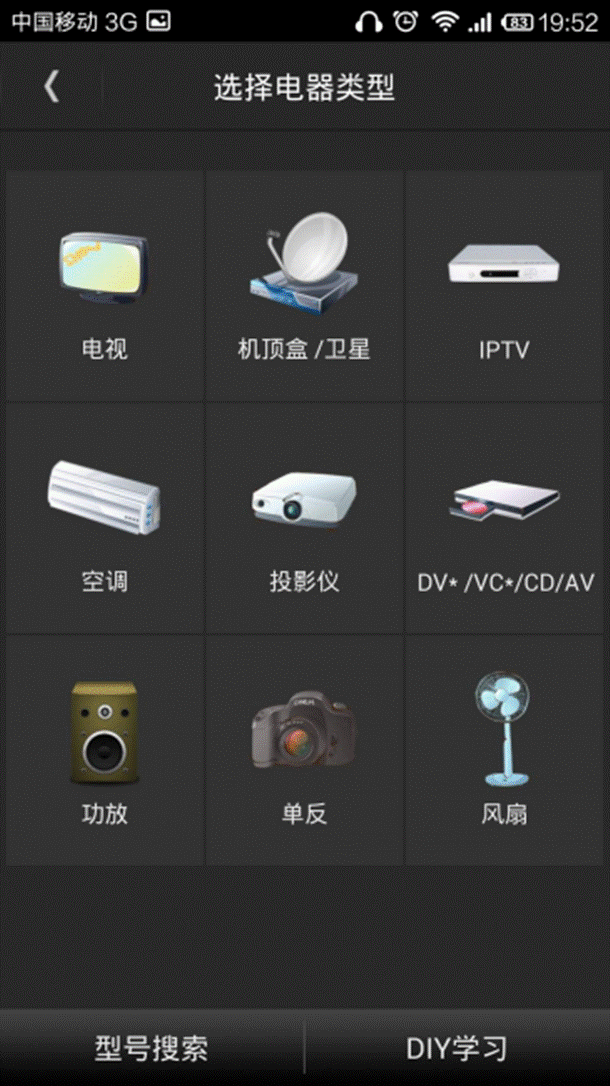

4） 会出现“选择电器类型”：

$ s( M1 D: n% X' ~& W4 k: e" V) a

5） 如果需要增加空调遥控器，可以选择“空调”：

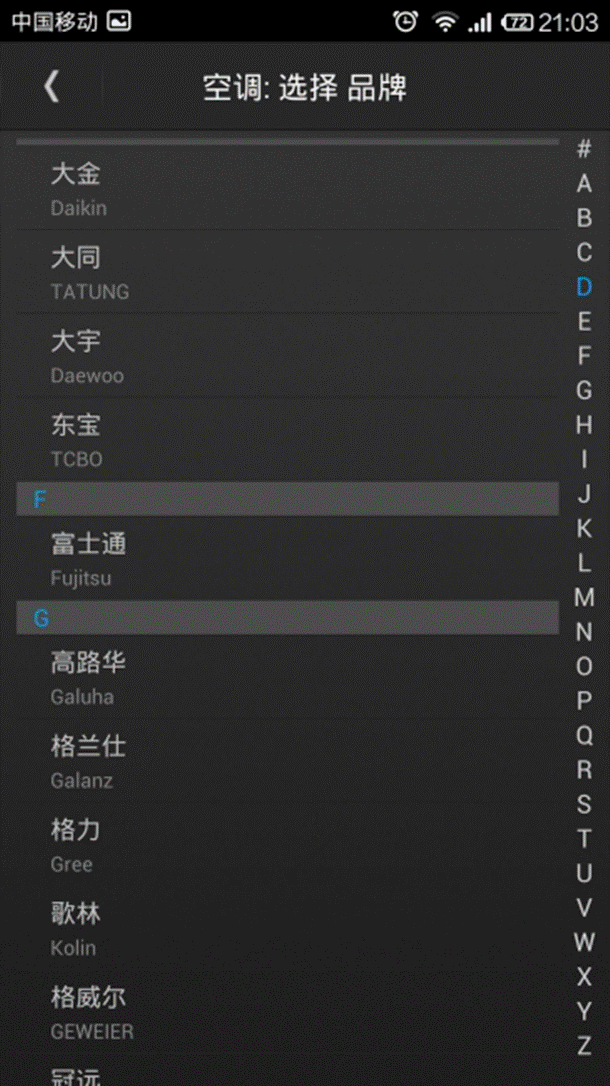

6） 这里会列出常用的空调品牌，比如我家里的是“格力”，直接选择格力；

' [3 H+ Y; O7 r. b

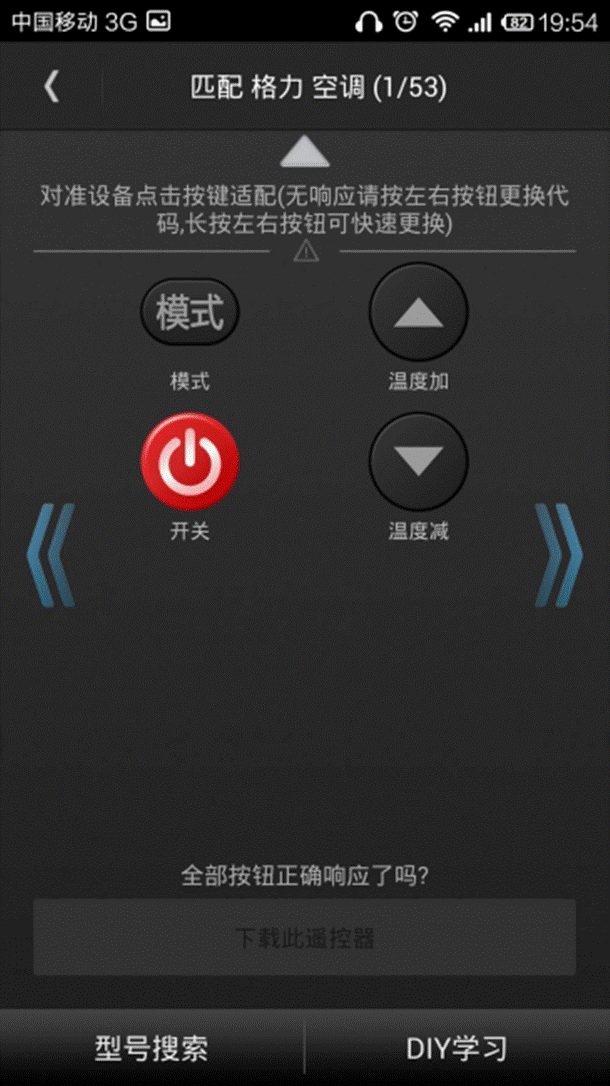

7） 这时进入“匹配格力空调（1/53）”界面，如下图：

( D( @8 a# W, B1 G. y9 b% W

8 n" P  E+ ~! q+ h. q

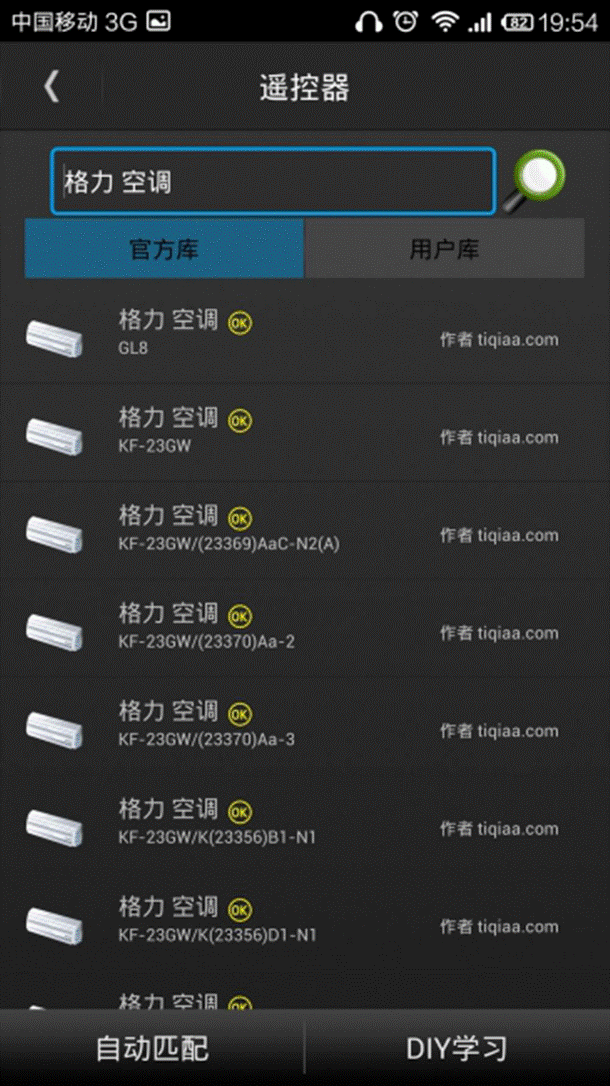

8） 你可以先试着点一下“型号搜索”，会列出一些常用型号的数据库：

) v5 {$ D4 J0 m2 S/ `- Q" J/ [

( i. \( A$ w  ]- o+ y6 _* P

9） 如果你的空调型号在里面，可以直接选择型号，然后下载遥控器。如果没有，点返回，然后将遥控器对准空调，先点那个红色的开关按钮开始匹配；

10）如果空调没有开机，点一下右双箭头号，顶部会显示“匹配格力空调（2/53）”，再点一下红色的开关按钮；

+ I. I/ x0 C3 |, N, v4 u

11）依次尝试，直到空调开机。

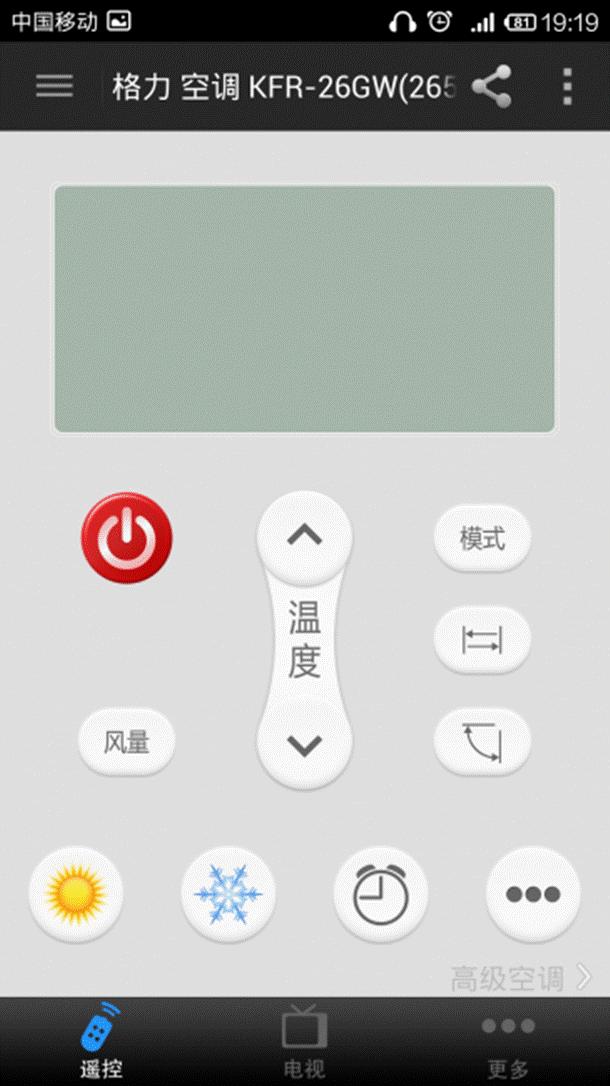

12）再依此方法，按照系统提示匹配“温度加”和“温度减”，然后系统提示找到对应的遥控器会下载模版，如下图：

6 t7 B8 Z& k/ E4 l- J/ V

13）你可以将几个按钮试一下，如果空调正常反映，就OK了。

  e0 e7 t1 R" P8 ?9 |: ~( a

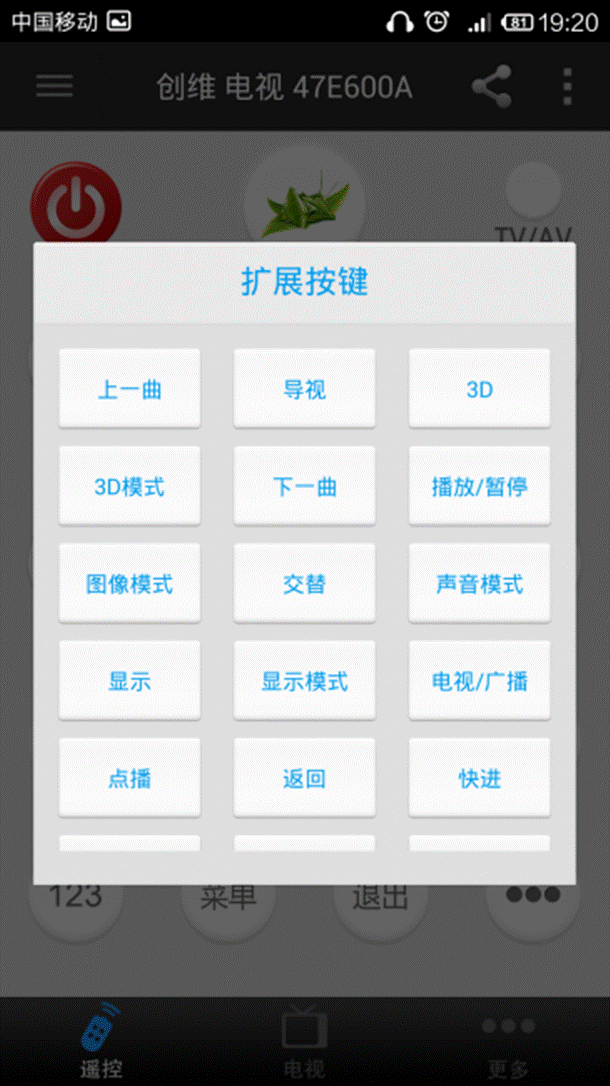

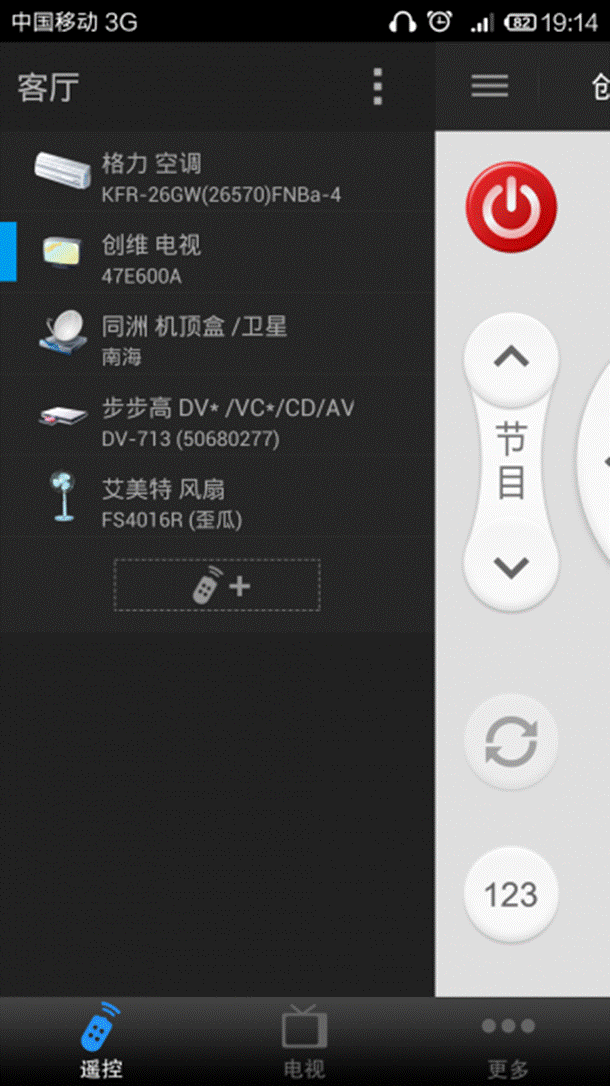

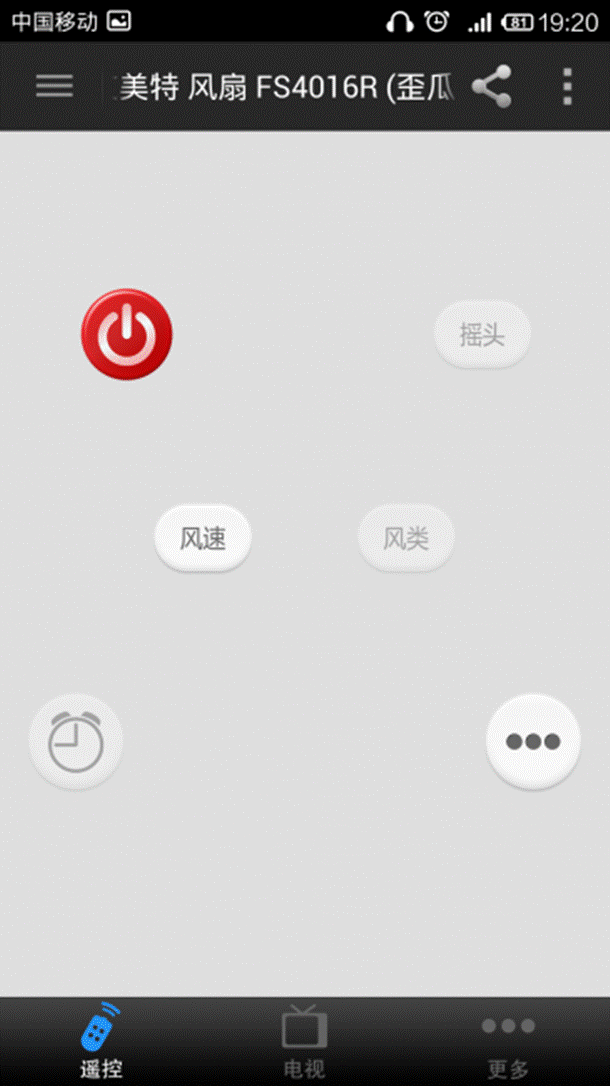

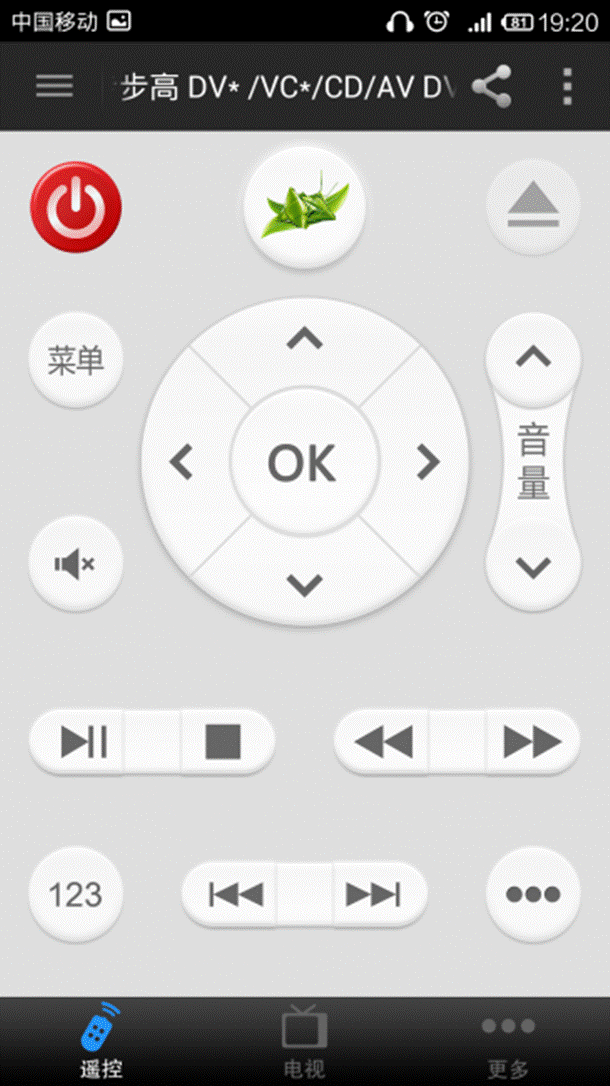

14）用同样方法，可以将家里常用的一些电器都添加进去，比如我这里就添加了空调、电视机、机顶盒、DVD和风扇。

; i- f' o) W' `: A

0 W+ k& {- R7 ]; S! R

8 e' N+ X, ^# n- K" E3 P

- J7 |) ?' q0 F- W6 q/ J  q

. J. r. ?) R6 ~  h# M

. Y6 k9 |4 J, L  ?- M

0 v; t) K- `) V

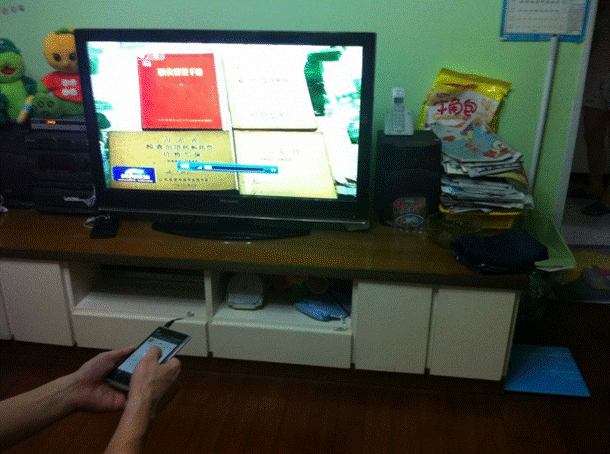

好了，最后演示一下我的成果：

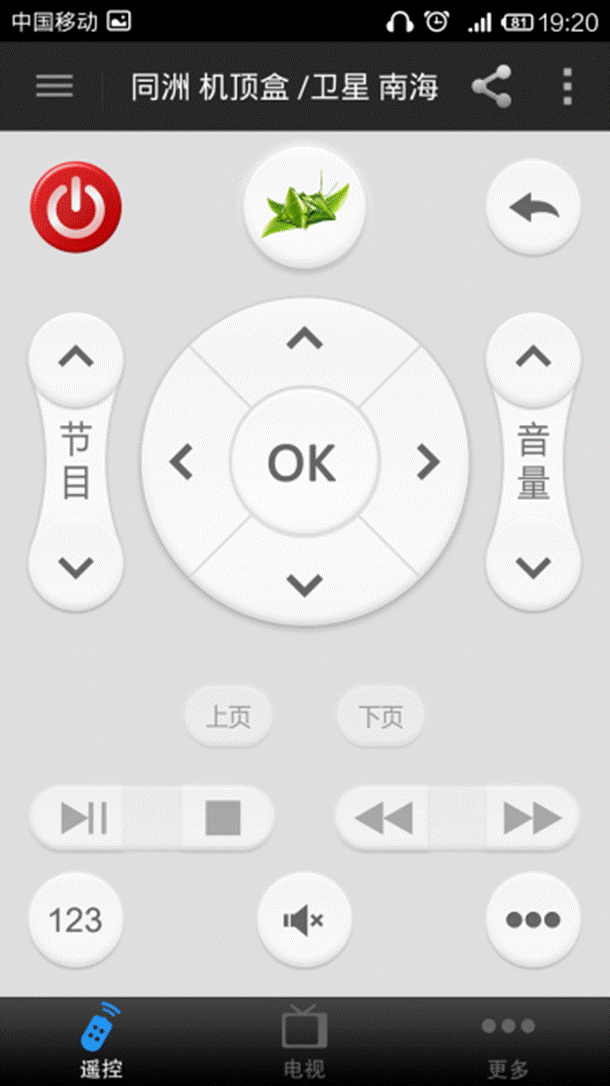

这是遥控机顶盒的：

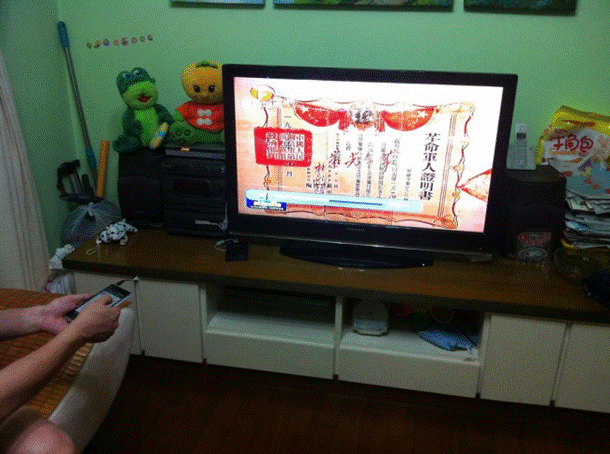

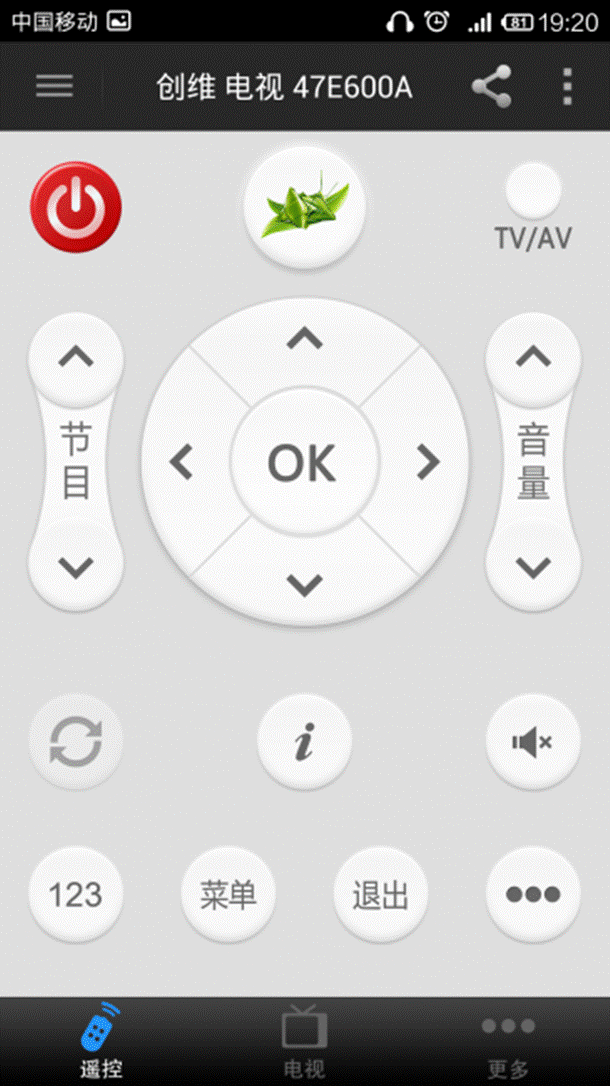

这是遥控电视机的：

4 d/ M2 e! A( R# M& d5 A$ E0 `0 J

看来小米3的耳机功率确实强大，这也是它可以变成一个万能遥控器的重要原因，哈哈！！！
